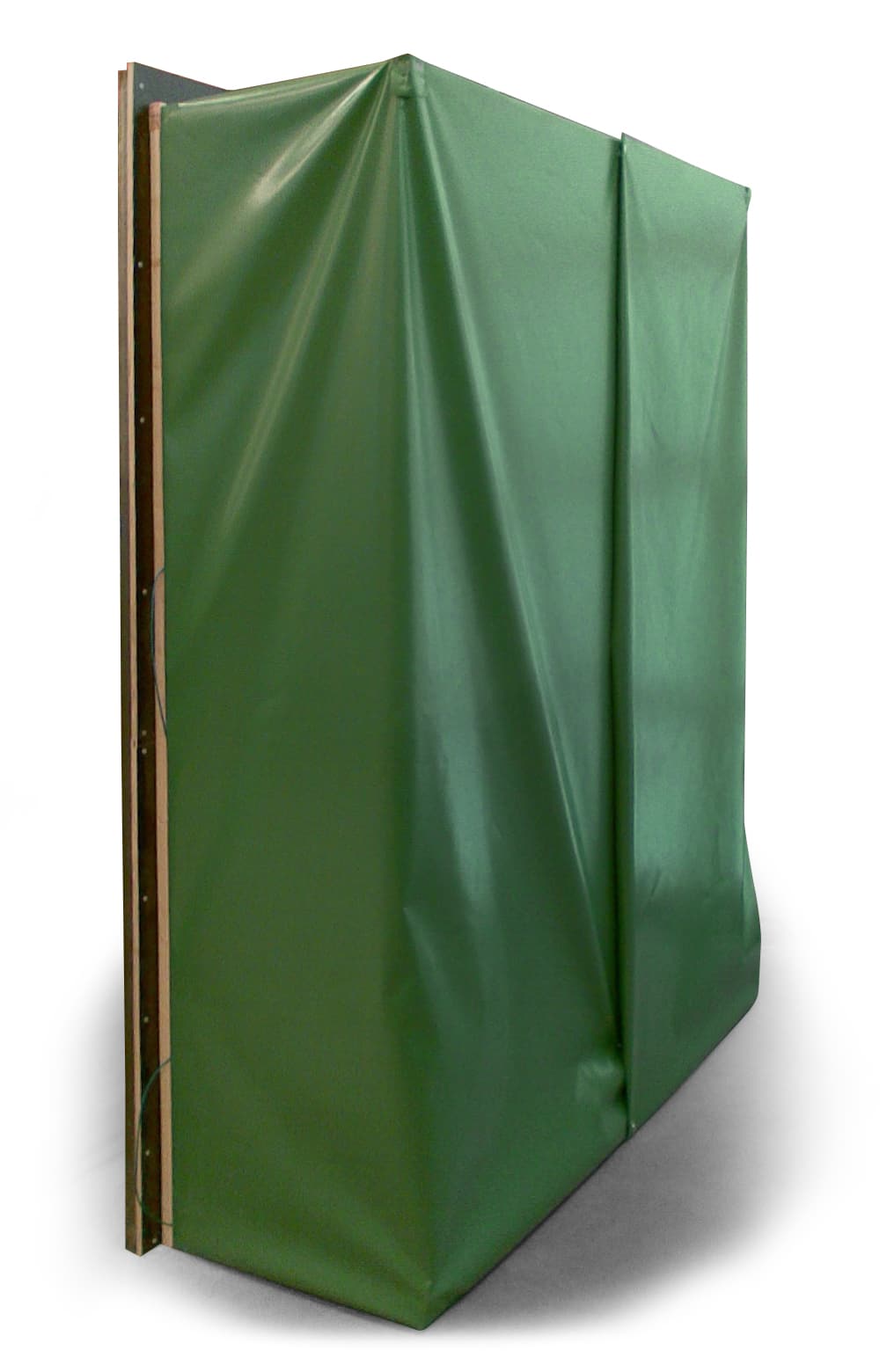

Sulkuteltta 1900x2150mm

Sulkuteltta ST-1 on tarkoitettu K- ja S1-luokan väestönsuojiin. Sulkuteltta estää suojaoven kautta tapahtuvissa kauttakuluissa vaarallisia aineita sisältävän ulkoilman pääsyn suojaan. Rakennusvaiheen aikana rakennusurakoitsijan toimesta asennetaan suojaoven ympärille suojan sisäpuolelle asennuskehys, johon sulkuteltta kriisiaikana kiinnitetään. Sulkuteltalle on kolme asennusasentoa kriisiaikana: valmiusasento, ohitusasento sekä käyttöasento.

Sulkutelttaan kuuluu rimoitusosan lisäksi jousella varustettu kulkuaukko, sekä telttakangas joka on vahvaa pressukangasta.

Sulkuteltan koko 1650 x 2150 mm (SO-ovi 900x 2000mm) ja 1900 x 2150 mm (SO-ovi 1200 x 2000 mm). Syvyysmitta 560 mm. Pohjakuvio on suorakaide.

Mitoitukset ennen vuotta 2007 rakennetuissa väestönsuojissa: 1500 x 2150 mm (SO-900) ja 1800 x 2150 mm (SO-1200).

Sulkuteltan toimitus

Sulkuteltta säilytetään normaaliaikana avaamattomana pakkauksessaan.
Pakkauksen mitat: 1800 x 270 x 270 mm, 17,45 kg (1650),
2000 x 300 x 270 mm, 19,05 kg (1900)

Pakkauksen sisältö:
1 kpl sulkuteltta
4 kpl kulmatukia
1 kpl muovipussi, jossa 17 kpl puuruuveja
1 kpl asennus- ja käyttöohje

VTT on myöntänyt sulkuteltoille sertifioinnin jo vuonna 2006, sulkutelttamme vastaavat väestönsuojissa käytetyille sulkuteltoille VTT SERT R027-05: Väestönsuojien laitteet ja varusteet sertifiointiperusteissa asetettuja vaatimuksia. Sertifikaatti VTT-C-1140-21-06.



Valtioneuvoston asetus väestönsuojan laitteista ja varusteista 409/2011

26 § Sulkuteltta

S1-luokan väestönsuojan sulkuteltta (ST-1) tulee kiinnittää tiiviisti ympärysseinään suojaoven eteen siten, että poistoilmavirta kulkee sulkuteltan ja ylipaineventtiilien kautta ulos. Sulkuteltta on voitava asentaa paikalleen 20 minuutissa.

Sulkuteltan toiminta-asennot ovat:

1) valmiusasento, jossa sulkuteltta ei saa haitata suojaan tuloa;

2) suodatus- ja sulkukäyttöasento, johon sulkuteltta on voitava muuttaa 2 minuutissa valmiusasennosta. Suodatus- ja sulkukäyttöasennossa sulkuteltan sisälle tulee samanaikaisesti mahtua kolme henkilöä. Sulkuteltan alaosan tulee olla tiivis siten, ettei avoimen suojaoven, kynnyksen korkeudelta sisään 1 m/s virtaava ulkoilma pääse tunkeutumaan suojatilaan; sekä

3) ohituskäyttöasento, jossa sulkuteltta ei saa aiheuttaa havaittavaa ilman virtausvastustusta.

Sulkuteltan materiaalin tulee olla vaikeasti syttyvää IMO Resolution A.471 (XII) tai sitä vastaavien vaatimusten mukainen.

Seinän kiinnityskohdalla sulkuteltan leveyden tulee olla 1650 mm tai 1900 mm, korkeuden 2150 mm ja syvyyden enintään 1300 mm.

Kun ulos menevä ilmavirta on 15 ja 80 dm3/s välillä, tulee sulkutelttaan muodostua alipainetta 10 ja 50 Pa:n välillä.

Sulkuteltan kautta ulos menevän ilmavirran ollessa 20 dm3/s, sulkuteltan ja ovisyvennyksen yhdessä muodostaman tilan ilmanvaihtokertoimen tulee olla vähintään 15 kertaa tunnissa.

Kuljettaessa sulkuteltasta suojatilaan, ja kun sulkuteltan kautta ulos menevä ilmavirta on 20 dm3/s, saa sulkuteltan alipaine suojatilaan nähden olla enintään 5 sekunnin ajan pienempi kuin 3 Pa. Sulkuteltan ja suojatilan välisen kulkuaukon tulee sulkeutua itsestään sen kautta kuljettaessa.
